前情提要：友人想开发一个和表情包相关的APP，拜托我写一些CV方面的算法。其中有一个算法要求提取出图片中的表情包。

思路分析

废话不多说，最基本的思路是先把图片过一遍边缘检测算法，然后利用findContours找图片中最大的矩形就好了。
但是实际实践中发现这样操作并不好使，首先是如果边缘检测使用常用的Canny，有些图片边缘并不明显，甚至和背景几乎同一种颜色很难做到分离，如果使用Laplacian（Laplacian非常敏感，甚至可以把白色背景UI和白色背景的图片分离，因为表情包通常被压缩过边缘会有色差），则会受到噪点的影响，最终提取的图片会有黑边。因此我采用Canny和Laplacian的混合算法，先由Laplacian把图片初提取。再由Canny检测初提取的图片，如果检测出图片中的矩形面积大于一个阈值（90%），就认为存在黑边，进行剪切。

第二是很多表情包会有文字，表情包中的文字距离图片部分如果较远，则可能被当作是两个不同的部分。我使用dilate尽可能避免分离。

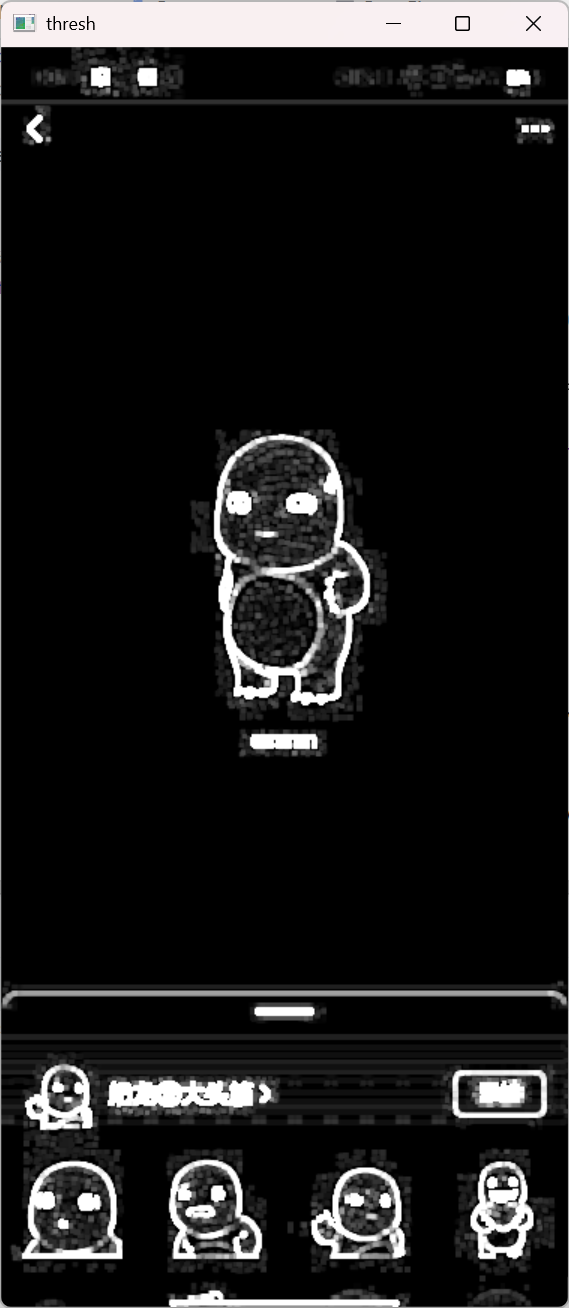

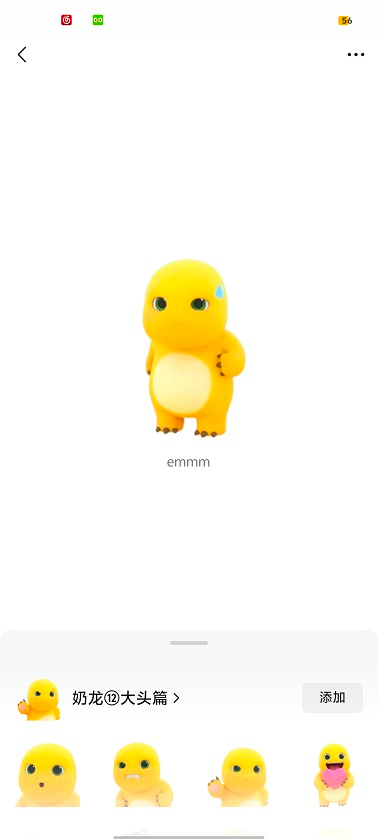

第三是微信查看表情包的界面，下面会显示同类表情包，算法可能会误识别下方的表情包，更一般地，实际情况中软件中可能存在非表情包的图片区域，这是我们想要避免的。我采用寻找最大矩形时利用图片到上下边缘最小距离来加权，让在中间位置的图片权重更大。

算法实现

为了方便读者，文章展示的是Python代码实现的算法，文末附有C++的实现代码。

import cv2
import numpy as np

image = cv2.imread('4.jpg')


# 粗略的裁剪
def crop(image):
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 拉普拉斯算子相对敏感，因此可能裁出边框来
    thresh = cv2.Laplacian(gray, cv2.CV_8U, ksize=3)
    # 膨胀，最大化边缘
    thresh = cv2.dilate(thresh, None, iterations=1)

    cv2.imshow('thresh', thresh)
    contours, hierarchy = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    size_y = image.shape[0]

    # 找到最大的boundingRect size
    bounds = [cv2.boundingRect(c) for c in contours]
    x, y, w, h = bounds[0]
    for b in bounds:
        if (b[2] * b[3]) *(size_y / 2 - abs(size_y / 2  - b[1] - b[3] / 2)) > (w * h) * (size_y / 2 - abs(size_y / 2 - y - h / 2)):  # 优先中间部分的图片
            x, y, w, h = b

    # 剪切
    crop = image[y:y + h, x:x + w]

    return crop


# 裁去边框
def crop_border(image, rate=0.90):
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    thresh = cv2.Canny(gray, 120, 200)

    cv2.imshow('thresh2', thresh)

    contours, hierarchy = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    # 找到最大的boundingRect size
    bounds = [cv2.boundingRect(c) for c in contours]
    x, y, w, h = bounds[0]
    for b in bounds:
        if b[2] * b[3] > w * h:
            x, y, w, h = b

    # 判断是否需要裁剪
    if w * h > rate * image.shape[0] * image.shape[1]:
        print('crop border')
        return image[y:y + h, x:x + w]
    else:
        return image


c = crop(image)
cv2.imshow('crop', c)
b = crop_border(c)
cv2.imshow('crop_border', b)

cv2.waitKey(0)

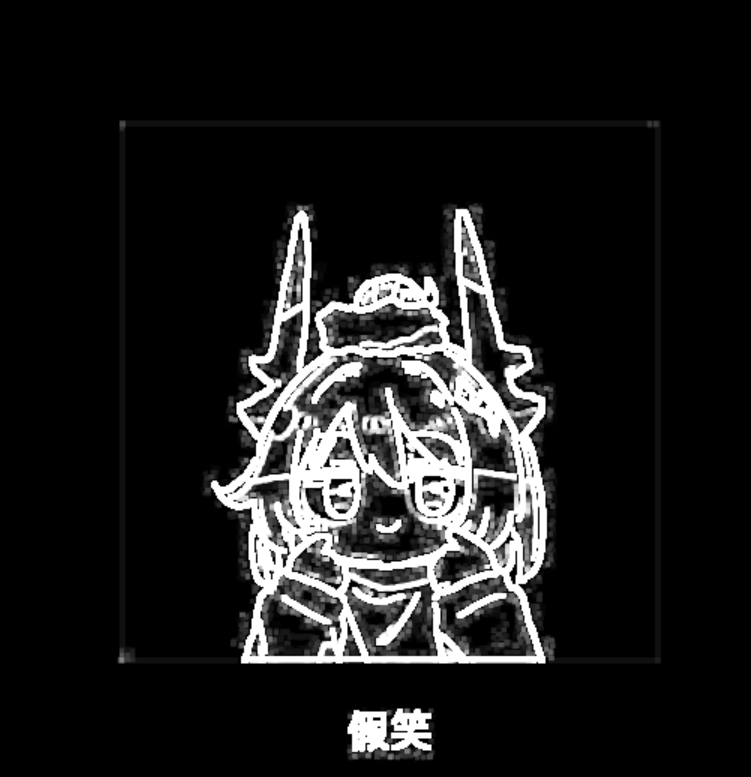

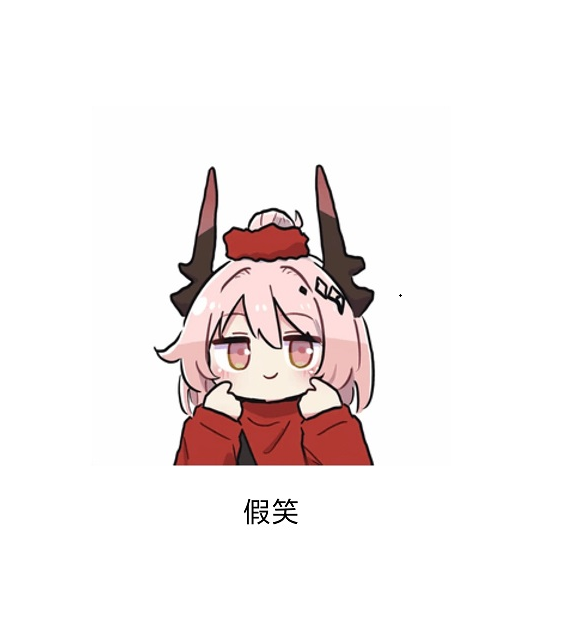

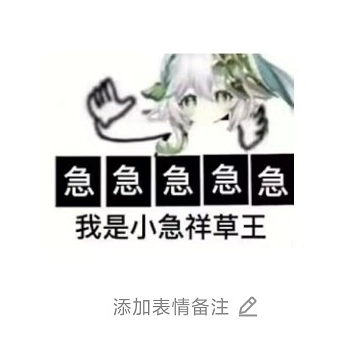

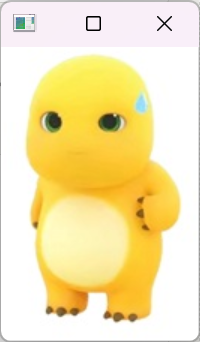

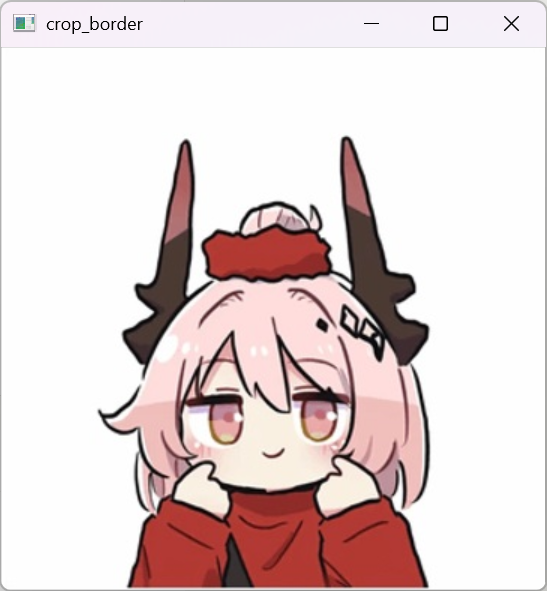

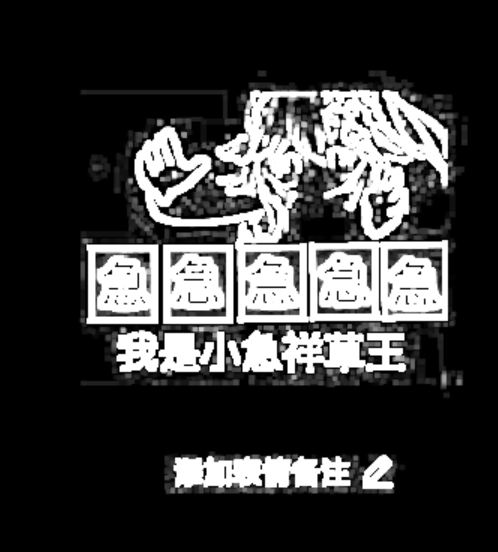

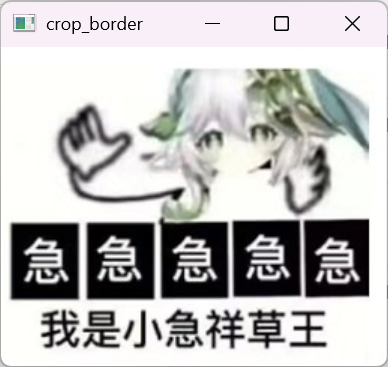

实现效果
